ZJHM精小型氣動套筒調節閥

關注次數：

型號：ZJHM

技術參數：

ZJHM系列薄膜套筒氣動調節閥是一種壓力平衡式調節閥。配用多彈簧執行機構，總體結構緊湊、重星輕、穩定性好。流體通道呈3流線型、壓降損失小，允許壓差大，噪音小，流通能力大。

ZJHM系列薄膜套筒氣動調節閥是一種壓力平衡式調節閥。配用多彈簧執行機構，總體結構緊湊、重星輕、穩定性好。流體通道呈3流線型、壓降損失小，允許壓差大，噪音小，流通能力大。廣泛應用于控制氣體、液體等介質工藝參數如：壓力、流量、溫度、液位保持在給定值。特別適用于流量大、壓差大，泄漏量要求不高的場合。

本系列產品有標準型和調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有戶~10、16、40、64，閥體口徑范圍由DN20~500，適用流體溫度由-196℃~+560℃，其范圍內多種檔次。泄漏量標準有IV級、V級和VI級。流量特性為線性或等百分比。多種品種、規格可供選擇。

薄膜套筒氣動調節閥特點：

1.采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。套筒互換性好，拆裝方便，容易維修。

2.全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，軟密封結構閥芯達到VI級泄漏標準。

3.閥體按流體力學原理設計成等載面低流阻流道，可調范圍大，固有可調比為50:1，額定流量系數增大30%。

4.執行機構采用多彈簧結構，高度減少307%。重量減輕30%。

5.ZJHMW型波紋管密封調節閥，對移動的閥桿形成了完全的密封，堵絕流體外漏。

PTFE、柔性石墨

名稱	材質
閥體閥蓋	ZG230-450、ZG0Cr18Ni9
閥芯閥座	0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太萊
填料
波紋管	0Cr18Ni9
墊片	石墨纏繞墊片（V6590）、齒形墊片
膜蓋	A3、0Cr18Ni9
波紋膜片	夾增強尼龍織物丁腈橡膠
彈簧	60Si2Mn
閥桿推桿	0Cr18Ni9、2cr13

薄膜套筒氣動調節閥主要技術參數

公稱通徑		20		25	32	40	50	65	80	100	125	150	200	250	300	350	400
閥座通徑 mm		20		25	32	40	50	65	80	100	125	150	200	250	300	350	400
額定 kv	線性		6.9	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600	2156	2816
	等百分比		6.3	10	16	25	40	63	100	160	250	400	690	900	1440	1960	2560
公稱壓力（MPa）			1.6、2.5、4.0、6.4、10
行程（mm）			16			25					40					60		100	130
薄膜有效面積Ae（cm2）			280			350					560					900		1400	活塞式
信號范圍KPa			20-100、40-200、80-240
氣汽源壓力MPa			0.1-0.4																	0.4-0.7
固有流量特性			線性、等百分比、快開
固有可調比			50:1
泄漏等級			硬密封IV、V級；軟密封VI
法蘭尺寸			符合JB/79.(2)_94、HG20592_97、GB、ANSI、JIB、DIN等標準
閥體材質			WCB、304、316、WC6、鈦、鎳、哈氏合金、Monel等
閥芯材質			304、316、420、鈦、鎳、哈氏合金、Monel等
工作溫度℃			-40~+230℃（常溫）、+230~+450℃（中溫）、 +450~+560℃（高溫）、-40~-196℃（低溫）
系列類型			常溫型、中溫型、低溫型。波紋管密封型、夾套保溫型、調節切斷型

薄膜套筒氣動調節閥主要性能指標

序號	項目			標準型調整閥		高溫、低溫型調節閥
	項目			不帶定位器	帶定位器	不帶定位器	帶定位器
1	基本誤差（%）			±5	±1	±15	±4
2	回差<（%）< td="">			3	1	10	3
3	四區<（%）< td="">			3	0.4	8	1
4	始終點偏差 <（%）< td="">	氣開	始點	±2.5	±1	±6	±2.5
		氣開	終點	±5		±15
		氣關	始點	±5		±15
		氣關	終點	±2.5		±6
5	額定行程偏差<（%）< td="">			±2.5	+2.5	+6	+2.5

注：本產品性能符合GB/T4213—2008

允許壓差
氣關式（正作用）金屬密封型允許壓差表單位： MPa

執行機構型號	彈簧范圍（KPa）	氣源壓力（KPa）	定位器（帶/否）	閥座直徑dn(mm)
執行機構型號	彈簧范圍（KPa）	氣源壓力（KPa）	定位器（帶/否）	20	25	32	40	50	65	80	100	125	150	200
ZHA-22	20-100	0.14	否	1.27	1.06
	20-100	0.14	帶	3.81	3.18
	40-200	0.25	帶	5.40	4.50
	80-240	0.4	帶	10.0	9.81
ZHA-23	20-100	0.14	否			1.33	0.93	0.76
	20-100	0.14	帶			3.40	2.80	2.29
	40-200	0.25	帶			4.82	3.96	2.29
	80-240	0.4	帶			10.0	8.63	7.06
ZHA-34	20-100	0.14	否						0.92	0.76	0.61
	20-100	0.14	帶						2.78	2.29	1.85
	40-200	0.25	帶						3.94	3.24	2.62
	80-240	0.4	帶						8.58	7.06	5.72
ZHA-45	20-100	0.14	否									0.86	0.72	0.54
	20-100	0.14	帶									2.58	2.16	1.63
	40-200	0.25	帶									3.66	3.70	2.32
	80-240	0.4	帶									7.97	6.68	5.05

氣關式（正作用）金屬密封型允許壓差表單位： MPa

執行機構型號	彈簧范圍（KPa）	氣源壓力（KPa）	定位器（帶/否）	閥座直徑dn(mm)
執行機構型號	彈簧范圍（KPa）	氣源壓力（KPa）	定位器（帶/否）	20	25	32	40	50	65	80	100	125	150	200
ZHA-22	20-100	0.14	帶/否	1.27	1.06
	40-200	0.25	帶	3.81	3.18
	80-240	0.28	帶	10.0	8.48
ZHA-23	20-100	0.14	帶/否			1.33	0.93	0.76
	40-200	0.25	帶			3.40	2.80	2.29
	80-240	0.28	帶			9.08	7.46	6.11
ZHA-34	20-100	0.14	帶/否						0.92	0.76	0.61
	40-200	0.25	帶						2.78	2.29	1.85
	80-240	0.28	帶						7.40	6.11	4.94
ZHA-45	20-100	0.14	帶/否									0.86	0.72	0.54
	40-200	0.25	帶									2.58	2.16	1.63
	80-240	0.28	帶									6.89	5.78	4.37

氣關式（正作用）金屬密封型允許壓差表單位： MPa

執行機構型號	彈簧范圍（KPa）	氣源壓力（KPa）	定位器（帶/否）	閥座直徑dn(mm)
執行機構型號	彈簧范圍（KPa）	氣源壓力（KPa）	定位器（帶/否）	20	25	32	40	50	65	80	100	125	150	200
ZHA-22	20-100	0.14	否	1.98	1.66
	20-100	0.14	帶	3.00	3.00
	40-200	0.25	帶	3.00	3.00
	80-240	0.4	帶	3.00	3.00
ZHA-23	20-100	0.14	否			1.77	1.45	1.19
	20-100	0.14	帶			3.00	3.00	2.86
	40-200	0.25	帶			3.00	3.00	2.86
	80-240	0.4	帶			3.00	3.00	3.000
ZHA-34	20-100	0.14	否						1.44	1.19	0.96
	20-100	0.14	帶						3.00	2.86	2.31
	40-200	0.25	帶						3.00	3.00	3.00
	80-240	0.4	帶						3.00	3.00	3.00
ZHA-45	20-100	0.14	否									1.34	1.22	0.85
	20-100	0.14	帶									3.00	2.71	2.04
	40-200	0.25	帶									3.00	3.00	2.73
	80-240	0.4	帶									3.00	3.00	3.00

氣關式（正作用）金屬密封型允許壓差表單位： MPa

執行機構型號	彈簧范圍（KPa）	氣源壓力（KPa）	定位器（帶/否）	閥座直徑dn(mm)
執行機構型號	彈簧范圍（KPa）	氣源壓力（KPa）	定位器（帶/否）	20	25	32	40	50	65	80	100	125	150	200
ZHA-22	20-100	0.14	帶/否	1.98	1.65
	40-200	0.25	帶	3.00	3.00
	80-240	0.28	帶	3.00	3.00
ZHA-23	20-100	0.14	帶/否			1.77	1.45	1.19
	40-200	0.25	帶			3.00	3.00	2.86
	80-240	0.28	帶			3.00	3.00	3.00
ZHA-34	20-100	0.14	帶/否						1.44	1.19	0.95
	40-200	0.25	帶						3.00	2.86	2.31
	80-240	0.28	帶						3.00	3.00	3.00
ZHA-45	20-100	0.14	帶/否									1.34	1.22	0.85
	40-200	0.25	帶									3.00	2.71	2.04
	80-240	0.28	帶									3.00	3.00	3.00

允許壓差表的附注說明：

填料材質為PTFE

介質的流向與閥芯關閉的方向相反

金屬密封型泄漏等級為IV級

數值受公稱壓力、壓力、溫度限制

波紋管密封型P2≠0時須重新核對；

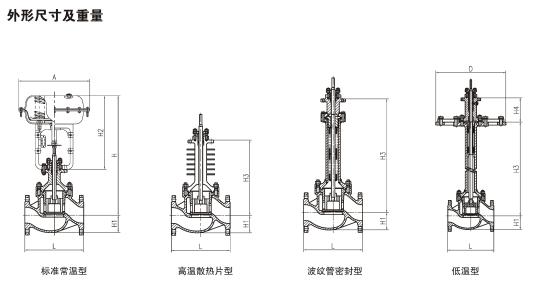

薄膜套筒氣動調節閥外形尺寸及重量單位：mm

公通通徑DN			20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16MPa		187	184	200	222	254	276	298	352	410	451	600	673	737
	PN16MPa		194	197	210	235	267	292	317	368	425	473	600	708	775
	PN16MPa		206	210	220	251	286	311	337	394	440	508	650	752	819
A			280									360						470		580
H1		PN16、40	53	58	68	73	80	90	98		108	108	140	168	225	245
H1		PN16、64	63	68	75	83	88	100	105		125	125	170	203	260	280
H2		執行機構	280			310					395						525		725
H3		高溫散熱片型	210	210	225	230	230	335	335	345	408	454	482	550	580
H3		波紋管密封型	303	305	392	395	405	529	540	553	710	756	800	900	940
H		標準常溫型	400	420	450	455	460	610	622	640	780	870	890	1205	1235
低溫型		H3	750																		900
		H4	90	90	92	92	92	98		98	98	110	120	120	180	180
		D	310	310	335	335	335	430		465	520	585	660	770	850	850
重量kg		PN16/40	20	22	25	32	38	62		67	83	132	160	245	350	470
		N64/100	24	25	30	42	52	78		82	102	170	190	285	500	660
		低溫型PN16/40	40	48	52	60	68	90		105	143	210	282	315	580	800
		低溫型PN64/100	50	60	65	75	85	112		131	178	262	352	393	725	980

訂貨須知

訂貨時請填寫《規格書》或注明以下內容：

一、若訂貨前還未選定型號，請向我們提供您的使用參數

1、公稱通徑、額定流呈系數Kv

2、流體性質(包括公稱壓力、溫度、粘度或酸堿性》

3、閥作用形式（氣-關式或氣-開式）

4、流呈特性

5、閥前、閥后壓力

6、閥體、闊芯材料

7、輸入信號

8、是否帶附件，說明附件型號，以便我們的為您正確選型。

二、特殊要求

1、特殊檢驗

2、完全去油、去水處理；

3、禁銅處理；

4、特殊接口、配管；

5、真空條件下使用；

6、指定涂層顏色

7、特殊介質（氣氣、氯氣、氮氣）

8、使用不銹鋼連接件；

三、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購

四、當使用的場合非常重要或管路比較復雜時，請您盡繭提供設計圖紙和詳細參數，由我們的廠家為您審核把關。

名稱	材質
閥體閥蓋	ZG230-450、ZG0Cr18Ni9
閥芯閥座	0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太萊
填料	PTFE、柔性石墨
波紋管	0Cr18Ni9
